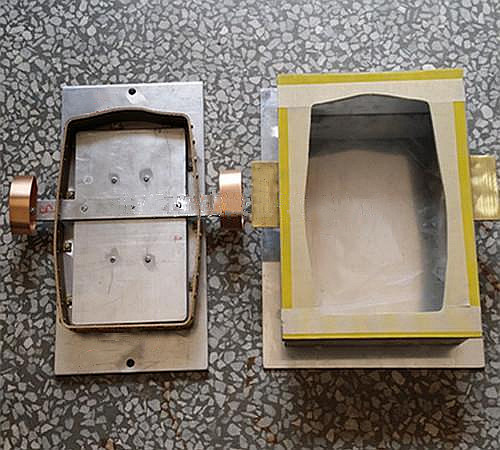

高周波屏蔽模具加工工藝比普通高頻吸塑模具較為復雜，需要依據用戶所加工的吸塑泡殼產品要求/模具圖紙及設備相關參數量身定制一種工裝模具；符合高頻電磁波屏蔽技術要求及生產標準執行。高頻屏蔽模具主要由熱合?？?、絕緣柱、屏蔽板、鋁板底座、銅金屬切刀及鋁板?？虻?大零部件組合而成，零部件加工精度及模具的用時用料造價成本較高導致屏蔽模具成本較貴。用戶需根據產品包裝產量及設備機型選擇加工模具個數，比如有些設備是兩工位、有些是三工位及還有些是四工位等，工位個數不同需求的模具量就不相同。
1、模具材質：熱合?？虿馁|(zhì)銅；底板底座及鋁板?？虿馁|(zhì)鋁
2、依據成品包裝樣品選擇壓邊花紋如直紋或斜紋
3、根據成品包裝要求設計壓邊的寬度，常見5mm
4、上模壓邊框架經過多次砂紙平面磨,精度較高
5、底模拼裝后再經過CNC加工平面
1、提供泡殼包裝實物樣品及半成品泡殼
2、提供吸塑泡殼高周波封口圖紙
3、若帶飛機孔提供飛機孔圖紙及安裝圖
4、用戶依據設備要求選擇底模件數
5、模具正式報價及生產周期
6、交付模具，用戶驗收>高周波熔斷模具打火原因？
